Различия между гидравлическими прессами с соответствием CE и прессами по китайским стандартам

I. Почему стандарт CE особенно важен для гидравлических прессов для композитных материалов

В области формования композитных материалов серво-гидравлические прессы для композитов (Servo Composite Hydraulic Press) и прессы для компрессионного формования (Compression Molding Press) являются ключевыми машинами для процесса формования и часто используются вместе с матрицами SMC (SMC mold), обеспечивая полную производственную систему для SMC.

С развитием композитных материалов в направлении облегченных конструкций и интегрированной структуры эти прессы широко применяются в следующих областях:

• Грузовые автомобили и автобусы
• Сельскохозяйственная и строительная техникаЭлектромобильность
• Железнодорожный транспорт
• Городская инфраструктура

В этих областях пресс не только выполняет функцию формования, но и напрямую влияет на безопасность операторов, стабильность работы на длительный срок и соответствие всей производственной линии стандартам. Поэтому европейские клиенты, покупающие гидравлические прессы для композитов из Китая впервые, часто задаются вопросом:

В чем фундаментальные различия между гидравлическим прессом с CE-сертификацией и прессом по китайскому стандарту?

Важно подчеркнуть, что CE — это не просто знак сертификации, а комплексная система безопасности, охватывающая весь жизненный цикл оборудования — от проектирования и производства до установки и эксплуатации.

II. Основные различия в концепции проектирования

По китайским стандартам проектирование гидравлических прессов обычно сосредоточено на производственных требованиях, таких как номинальная сила, эффективность формования, стоимость оборудования и сроки поставки. Такой подход подходит для локальных производственных условий, но фокусируется главным образом на том, сможет ли машина выполнить производственную задачу.

CE-сертифицированные серво-гидравлические прессы для композитов учитывают контроль рисков уже на стадии проектирования и одновременно обеспечивают требуемую производительность. Стандарт CE требует проведения комплексной оценки рисков (Risk Assessment) на этапе концепции, с разработкой структурных и системных решений для всех потенциальных рисков при эксплуатации, техническом обслуживании, наладке и аварийных ситуациях.

Этот принцип «безопасности с самого начала» означает, что соответствие CE нельзя обеспечить простой установкой отдельных компонентов после производства — оно должно быть интегрировано в общую концепцию машины с самого начала.

III. Три ключевые области безопасности CE-пресса

Требования CE к гидравлическим прессам для композитов реализуются через четко определенные меры безопасности. Три основные области: механическая безопасность, гидравлическая безопасность и электрическая безопасность, которые взаимосвязаны и обязательны.

Механическая безопасность (Mechanical Safety)

Цель механической безопасности по CE — минимизировать риск для операторов за счет конструкции оборудования, а не только инструкций или опыта работы. Для больших прессов с длинным ходом и частым обслуживанием механическая безопасность особенно критична.

Проектирование должно учитывать все сценарии эксплуатации и обслуживания: безопасный доступ к оборудованию, работа на высоте и надежная фиксация подвижных частей во время обслуживания. Эти требования определяют структуру машины и не являются опциональными.

Типичные меры CE для механической безопасности:

• Безопасные лестницы (Safety ladders) для устойчивого и безопасного подъема
• Обслуживающие платформы с ограждениями (Top maintenance platform with guardrails) для предотвращения падений
• Проходы и безопасные расстояния (Maintenance access and safety distance) для достаточного пространства для работы и эвакуации
• Системы блокировки ползуна (Slide locking system), например SITEMA, для безопасной фиксации ползуна при обслуживании

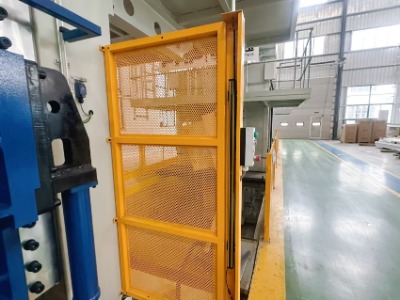

Обслуживающие платформы

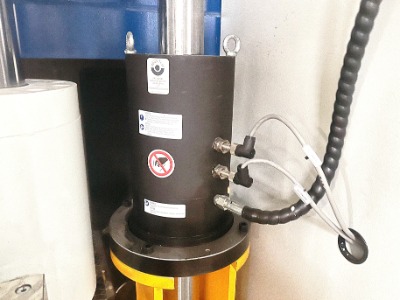

Системы блокировки ползуна

Прессы по китайским стандартам часто больше полагаются на инструкции оператора, чем на конструктивное предотвращение рисков.

Гидравлическая безопасность (Hydraulic Safety)

Гидравлическая система — это центр мощности пресса и зона повышенного риска. CE-требования предусматривают fail-safe, чтобы система переходила в безопасное состояние даже при разрыве шлангов, выходе из строя клапанов или сбоях управления, предотвращая неконтролируемые движения и травмы.

Типичные меры:

• Предохранительные клапаны на цилиндрах (Safety valves on cylinders) ограничивают движение ползуна при аварийном давлении

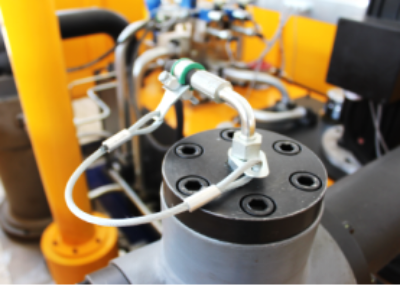

• Взрывозащитные цепи для гидравлических шлангов (Burst protection chains for hydraulic hoses) предотвращают опасные рывки при разрыве шлангов
• Редундантная логика давления и движения для безопасной работы в любых условиях

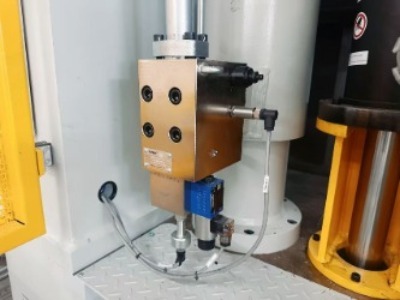

Предохранительные клапаны

Предохранительные клапаны

На некоторых прессах по китайским стандартам такие меры безопасности упрощены или отсутствуют.

Электрическая безопасность (Electrical Safety)

Электробезопасность — самая системная и строго контролируемая область CE, которая значительно отличается от китайских стандартов. CE оценивает не только соответствие компонентов, но и целостность логики функциональной безопасности.

Типичные меры CE:

• Безопасная ПЛК (Safety PLC) с избыточностью и самодиагностикой
• Световые завесы типа L (L-type safety light curtain) для многоплоскостной защиты зоны прессования
• Лазерные сканеры (Laser scanner) для динамического контроля доступа к опасным зонам
• Кнопки аварийной остановки (Emergency stop buttons), размещенные по стандарту
• Проверяемые программы безопасности (Safety program) с отслеживаемостью и тестируемостью

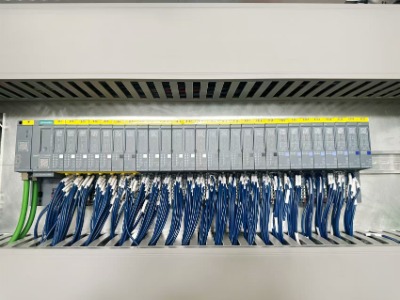

Безопасная ПЛК

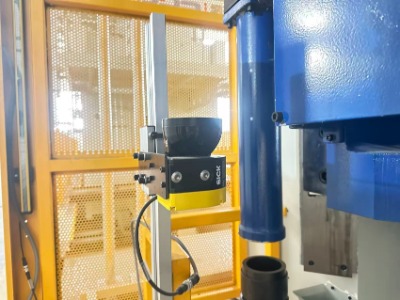

Лазерные сканеры

Кнопки аварийной остановки

Световые завесы типа L

Хотя панели управления могут выглядеть схоже, проверка CE уделяет особое внимание логике, избыточности и соответствию технической документации.

IV .Техническая документация и система ответственности

Соответствие CE охватывает не только саму машину, но и полный комплект технической документации, который является критически важным для безопасной эксплуатации на протяжении всего жизненного цикла.

Полный CE Technical File включает: отчеты об оценке рисков, гидравлические и электрические схемы, инструкции по эксплуатации и техническому обслуживанию, декларации о соответствии. Эти документы имеют решающее значение для аудитов, расследования инцидентов и распределения ответственности.

V. Заключение: CE-прессы как системное инженерное решение

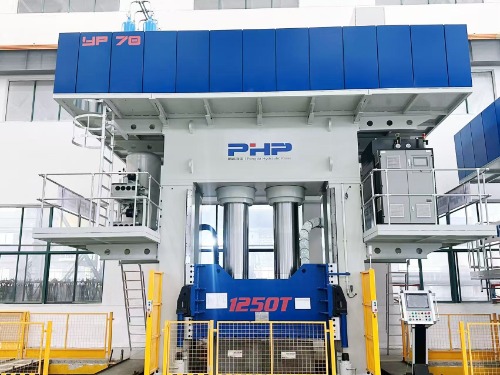

Для серво-гидравлических прессов для композитов, SMC presses, LFT-D presses, HP-RTM presses и GMT presses CE-конформность — это не отдельный компонент или функция, а системный инженерный подход, который интегрирует оценку рисков, нормативные требования, конструкцию, функции безопасности, логику управления и реальные условия эксплуатации.

Для клиентов, приобретающих гидравлические прессы для композитов из Китая впервые, понимание фундаментальных различий между стандартами CE и национальными стандартами является ключевым шагом для минимизации рисков проектов и обеспечения долгосрочной стабильной эксплуатации.
