I. Почему стандарт CE особенно важен для гидравлических прессов из композитных материалов?
В области формирования композиционных материалов, сервокомпозитные гидравлические прессы и прессы для прессования стали основным оборудованием для процессов компрессионного формования и обычно используются в сочетании с SMC-формы для формирования полных систем формования SMC.
Благодаря постоянному развитию композитных материалов в сторону облегчения конструкции и структурной интеграции прессы для компрессионного формования композитов в настоящее время широко применяются в следующих секторах:
- Грузовики и автобусы
- Сельскохозяйственная и строительная техника
- электромобильность
- Железнодорожные перевозки
- Городская мебель, среди прочего
В этих сценариях применения гидравлические прессы не только отвечают за производительность формовки, но также напрямую связаны с безопасностью оператора, долгосрочной эксплуатационной стабильностью и общим соответствием производственной линии. По этой причине все большее число европейских клиентов, впервые покупающих композитные гидравлические прессы в Китае, склонны сосредотачиваться на одном ключевом вопросе:
Каковы фундаментальные различия между гидравлическими прессами, соответствующими требованиям CE, и гидравлическими прессами, изготовленными по отечественным стандартам?
Следует подчеркнуть, что маркировка CE — это не просто знак сертификации, а комплексная система безопасности, действующая на протяжении всего жизненного цикла машины — от проектирования и производства до установки и эксплуатации.
II. Фундаментальные различия в философии дизайна
Согласно отечественным стандартам, конструкция гидравлического пресса обычно определяется производственными требованиями, такими как тоннаж, эффективность формования, стоимость оборудования и время поставки. Хотя этот подход подходит для многих локальных производственных сред, он в первую очередь ориентирован на то, сможет ли машина выполнить свою производственную задачу.
Напротив, сервокомпозитные гидравлические прессы, соответствующие требованиям CE, должны рассматривать контроль рисков как основное ограничение конструкции, одновременно отвечая требованиям к производительности формования. Структура CE требует систематического оценка риска проводиться на стадии концептуального проектирования с заранее определенными конструктивными или системными решениями с учетом потенциальных рисков при эксплуатации, техническом обслуживании, пуско-наладочных работах и нештатных условиях.
Эта философия «конструктивной безопасности» означает, что соответствие CE не может быть достигнуто простым добавлением компонентов после производства, а должно быть интегрировано в общую концепцию машины с самого начала.
III. Три основные системы безопасности гидравлических прессов, соответствующих требованиям CE
С точки зрения реализации требования CE к композитным гидравлическим прессам реализуются посредством четко определенных систем безопасности, а не абстрактных принципов. Эти требования в основном сосредоточены в трех областях: механическая безопасность, гидравлическая безопасность и электрическая безопасность , все из которых взаимосвязаны и необходимы.
Механическая безопасность
Согласно стандартам CE, основной целью механической безопасности является снижение воздействия персонала на опасные зоны посредством самого проектирования конструкции, а не исключительно на рабочие процедуры или опыт оператора. Для больших композитных гидравлических прессов с длинным ходом и частыми требованиями к техническому обслуживанию механическая безопасность особенно важна.
Механическое проектирование, соответствующее CE, должно систематически учитывать сценарии эксплуатации и технического обслуживания, такие как безопасный доступ к машине, вход на возвышенные места и надежная фиксация движущихся компонентов во время обслуживания. Эти требования напрямую влияют на общую компоновку машины, а не являются дополнительными дополнениями.
Типичные меры механической безопасности CE включают:
- Лестницы безопасности , разработанный в соответствии со стандартами по высоте, наклону и противоскользящим характеристикам.
- Верхние площадки технического обслуживания с ограждением , обеспечивающий защиту от падения во время обслуживания
- Пути доступа для технического обслуживания и безопасные расстояния , обеспечение достаточного пространства для передвижения персонала и экстренной эвакуации
- Раздвижные механические запорные системы , например, запорные устройства SITEMA, для надежного удержания направляющих во время технического обслуживания и предотвращения непреднамеренного опускания.

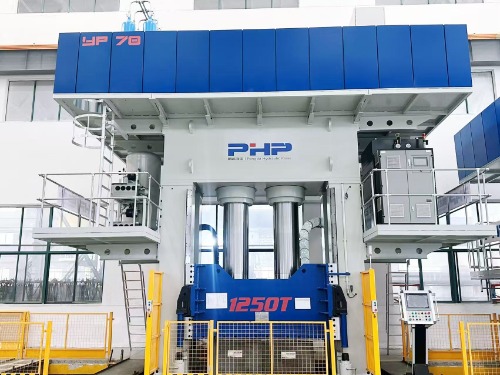

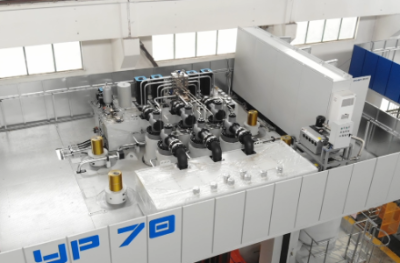

Верхняя платформа обслуживания

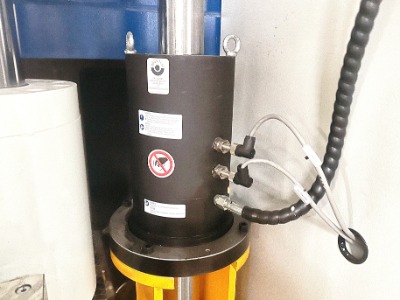

Система блокировки слайдера
Для сравнения, отечественные стандартные печатные машины часто в большей степени полагаются на эксплуатационные процедуры, а не на изоляцию структурных рисков.
Гидравлическая безопасность
Гидравлическая система является силовым ядром композитного гидравлического пресса, а также зоной повышенного риска. Согласно стандартам CE, гидравлические системы должны не только обеспечивать производительность, но и включать четкие отказоустойчивый поведение.
Это означает, что даже в экстремальных условиях, таких как разрыв шланга, отказ клапана или неисправность управления, система должна по умолчанию перейти в безопасное состояние, чтобы предотвратить неконтролируемое движение или травмы.
Типичные меры гидравлической безопасности CE включают:
- Предохранительные клапаны, установленные на цилиндрах , предотвращающий быстрое опускание салазок в случае потери давления
- Цепи предохранители от разрыва для гидравлических шлангов , ограничивающий биение шланга в случае разрыва
- Дублированная логика управления давлением и движением , обеспечение безопасного поведения в любых условиях
Предохранительный клапан

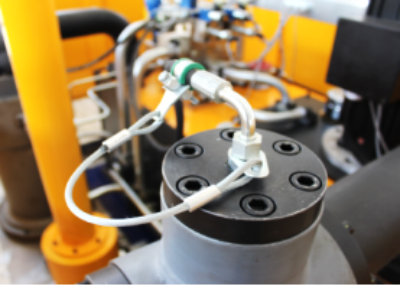

Цепь защиты от разрыва
В некоторых отечественных стандартных печатных машинах такие функции безопасности могут быть упрощены или опущены, вместо этого полагаясь на управление, основанное на опыте.
Электробезопасность
Электробезопасность является одним из наиболее систематических и строго проверяемых аспектов соответствия CE и представляет собой одно из наиболее явных отличий от машин, соответствующих отечественным стандартам. Оценка CE фокусируется не только на качестве компонентов, но и на целостности логики функциональной безопасности.
Типичные конфигурации электробезопасности CE включают:
- ПЛК безопасности с резервированием и самодиагностикой
- Световые завесы безопасности L-типа для многосторонней защиты зоны формования
- Лазерные сканеры для динамического мониторинга территории
- Кнопки аварийной остановки , расположен в соответствии со стандартами
- Полностью документированные и проверяемые программы безопасности. обеспечение прослеживаемости и тестируемости

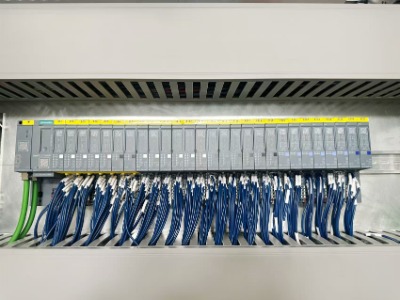

ПЛК безопасности

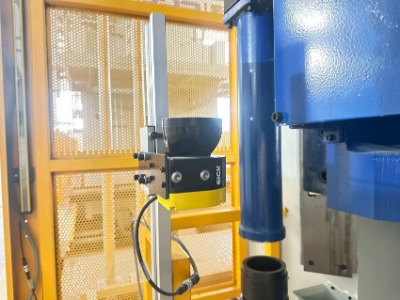

Лазерный сканер

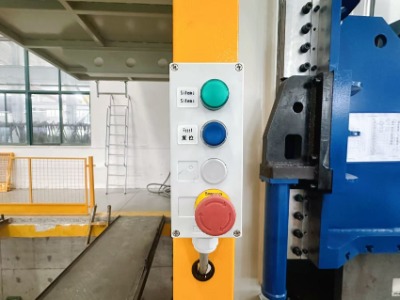

Кнопка аварийной остановки

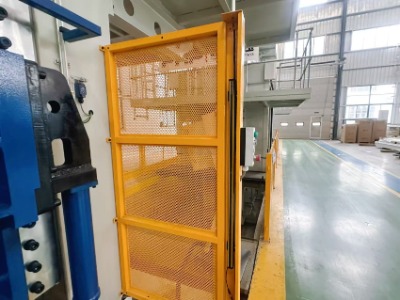

Световая завеса безопасности L-типа
Хотя шкафы управления могут выглядеть похожими внешне, оценки CE подчеркивают внутреннюю логическую архитектуру, резервирование и соответствие технической документации.
IV. Техническая документация и система ответственности
Соответствие CE выходит за рамки физической машины и включает в себя полную систему технической документации. Эти документы являются не только частью требований к поставке, но и необходимы для соблюдения требований на протяжении всего жизненного цикла оборудования.
Полный технический файл CE обычно включает отчеты об оценке рисков, гидравлические и электрические схемы, руководства по эксплуатации и техническому обслуживанию, а также декларации соответствия. Эти документы играют решающую роль в аудитах, расследованиях происшествий и определении ответственности.
V. Заключение: Гидравлические прессы, соответствующие требованиям CE, как системное инженерное решение
Для сервокомпозитные гидравлические прессы (включая прессы SMC, LFT-D, HP-RTM, GMT и т. д.), соответствие CE — это не просто добавление функций безопасности после установки. Вместо этого он представляет собой целостная философия безопасности , систематически интегрированный в структурную конструкцию машины, функции безопасности, логику управления и конечные сценарии применения, с оценкой рисков в основе и руководствуясь правилами и стандартами.
Для customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
